Mặt nạ phòng độcHầu hết các toà nhà chung cư, thương mại hiện nay đều sử dụng hệ thống phun nước chữa cháy tự động. Hệ thống này được lắp đặt nhằm trang bị giải pháp phòng cháy và chữa cháy một cách hiệu quả nhất, hạn chế tối đa thiệt hại về người và tài sản. Bài viết dưới đây, hãy cùng Mesenco tìm hiểu về các thành phần của hệ thống vòi phun chữa cháy tự động và nguyên lý làm việc của nó nhé!
Có thể bạn quan tâm:
- Quy trình lắp đặt hệ thống phòng cháy chữa cháy đúng cách
- Danh mục dụng cụ và phương tiện chữa cháy cần thiết

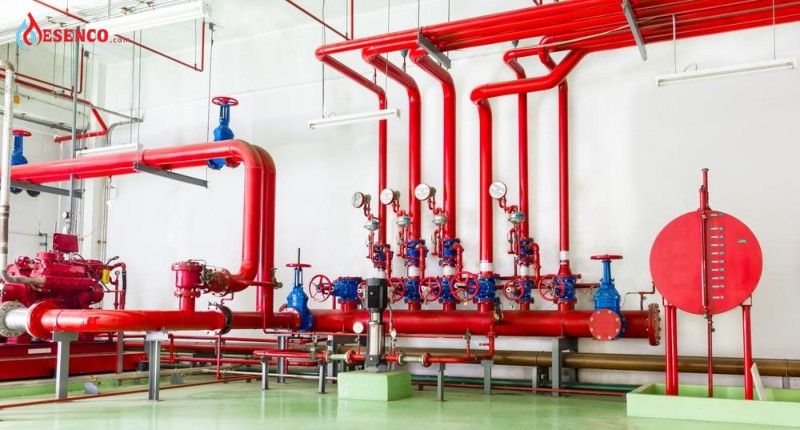

Cấu tạo của hệ thống phun nước chữa cháy tự động
Hệ thống vòi phun nước chữa cháy tự động có nhiều thành phần, bao gồm:
Van chặn
Van chặn, hay còn được gọi là van cách ly, thường được dùng để cách ly nguồn cung cấp nước. Thông thường, nó có màu đỏ và có tay cầm hình tròn màu đen lớn, thường được khóa ở vị trí mở nước để nước có thể vào hệ thống phun nước chữa cháy. Ngoài ra, van chặn thường được trang bị van dừng để theo dõi trạng thái mở hoặc đóng của nó.
Van dừng
Van dừng thường được sử dụng để giám sát trạng thái (mở hoặc đóng) của van chặn. Nước trong hệ thống phun nước chữa cháy tự động được cung cấp từ nguồn cung nước như bể chứa, thông qua van dừng. Van dừng giúp kiểm soát lưu lượng nước và áp lực trong hệ thống.

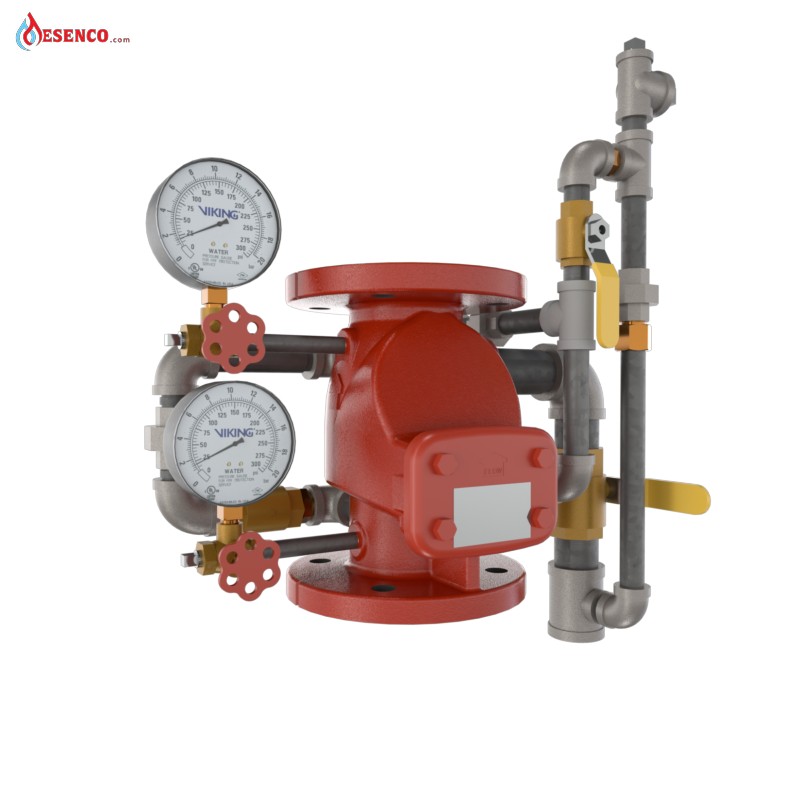

Van báo động
Van báo động được sử dụng để kiểm soát dòng nước vào hệ thống phun nước chữa cháy. Van này thường đi kèm với một van một chiều, thường đóng, mở khi áp lực nước ở phía phun nước chữa cháy vượt quá áp lực cấp nước.
Khi áp suất cân bằng hoặc giảm xuống dưới áp lực cấp nước, van báo động sẽ mở để cho phép dòng nước chảy vào hệ thống và đưa ra cảnh báo.
Vòi phun nước cứu hoả tự động
Vòi phun nước chữa cháy tự động là một thành phần quan trọng trong hệ thống phòng cháy chữa cháy. Loại vòi này nhỏ nhưng có võ, là “người hùng” không thể thiếu trong “cuộc chiến chống cháy”.
Vòi phun nước chữa cháy được sử dụng để kiểm soát lưu lượng nước. Nó thực chất là một loại van, mà khi tiếp xúc với nhiệt độ ở hoặc trên mức nhiệt độ của phần tử nhạy cảm với nhiệt (như bóng đèn thủy tinh hoặc liên kết dễ nóng chảy), sẽ mở ra để cho phép nước chỉ chảy từ vòi phun bị ảnh hưởng.
Khi vòi phun nước chữa cháy tự động hoạt động, nước sẽ chảy ra từ vòi, làm giảm áp suất trong hệ thống phun nước chữa cháy ở phía sau van báo động.
Van kiểm tra báo động
Van kiểm tra báo động là một loại van nhỏ, thường ở trạng thái đóng. Van kiểm tra báo động được đặt giữa hệ thống phun nước của van báo động và cống. Chức năng của van báo động là mở ra khi cần mô phỏng dòng nước từ một vòi phun nước tự động duy nhất.

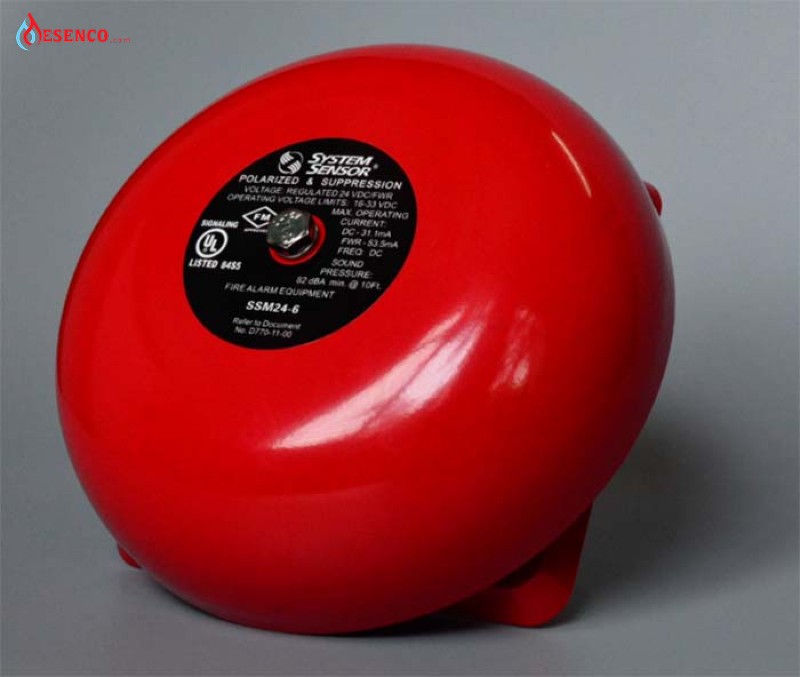

Chuông báo động cơ
Chuông báo động cơ hoặc chiêng là một thiết bị cơ khí, hoạt động dựa trên dòng nước làm dao động một cây búa đập vào chiêng, tạo ra âm thanh để thông báo về tình trạng cảnh báo.
Công tắc áp suất
Công tắc áp suất là một thiết bị cơ điện giám sát áp suất trong hệ thống phun nước chữa cháy, được sử dụng để điều chỉnh áp lực nước sau van báo động.
Mục đích chính của việc giám sát áp suất là kích hoạt một công tắc liên kết với bảng báo cháy hoặc thiết bị cảnh báo để thông báo tới đội cứu hỏa về tình trạng báo động.

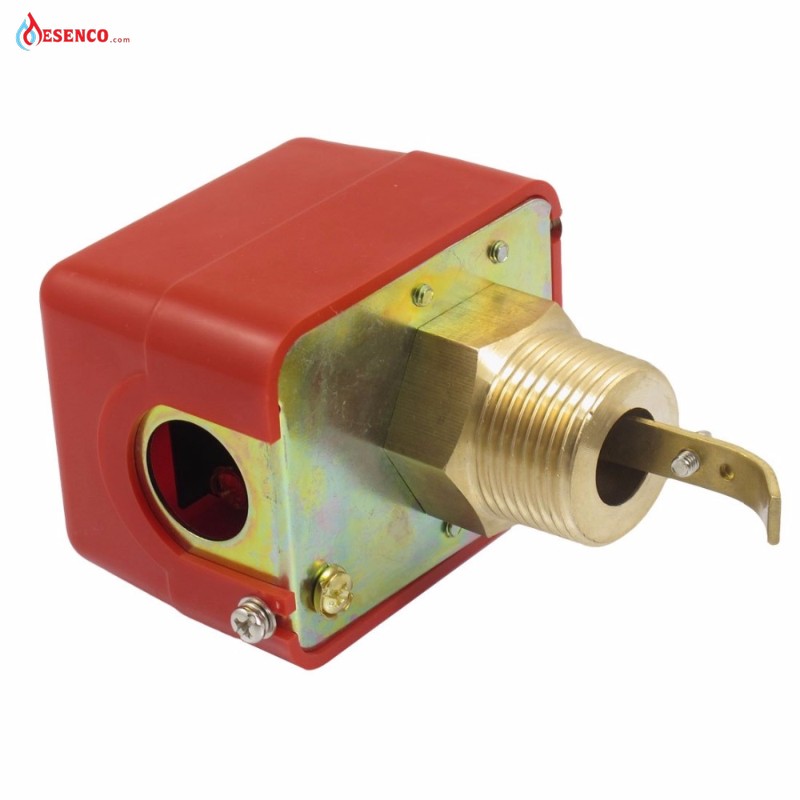

Công tắc dòng chảy
Công tắc dòng chảy là một thiết bị cơ điện giám sát dòng chảy của nước qua một phần của ống trong hệ thống phun nước chữa cháy tự động. Được trang bị độ trễ cơ học (thường tối đa 6 phút), công tắc dòng chảy ngăn chặn dao động của dòng nước nhỏ hoặc không đủ để kích hoạt báo động.
Khi phát hiện dòng nước duy trì qua công tắc dòng chảy, tín hiệu được truyền đến bảng chỉ báo cháy. Thông tin này sau đó được sử dụng để xác định vị trí (tầng) của hệ thống phun nước chữa cháy có nước.
Bơm Jacking
Jacking là máy bơm thủ công (hoặc điện bán tự động, tự động) không luôn xuất hiện trong hệ thống phun nước chữa cháy tự động. Tuy nhiên, nó giúp bơm thêm nước từ nguồn cung cấp đến hệ thống phun nước chữa cháy sau van báo động, làm tăng áp suất nước trong hệ thống và đóng van báo động.
Chức năng thứ 2 của máy bơm Jacking là duy trì áp lực nước trong hệ thống phun nước chữa cháy, giảm khả năng báo động sai do áp suất thấp gây ra bởi rò rỉ nước nhỏ.

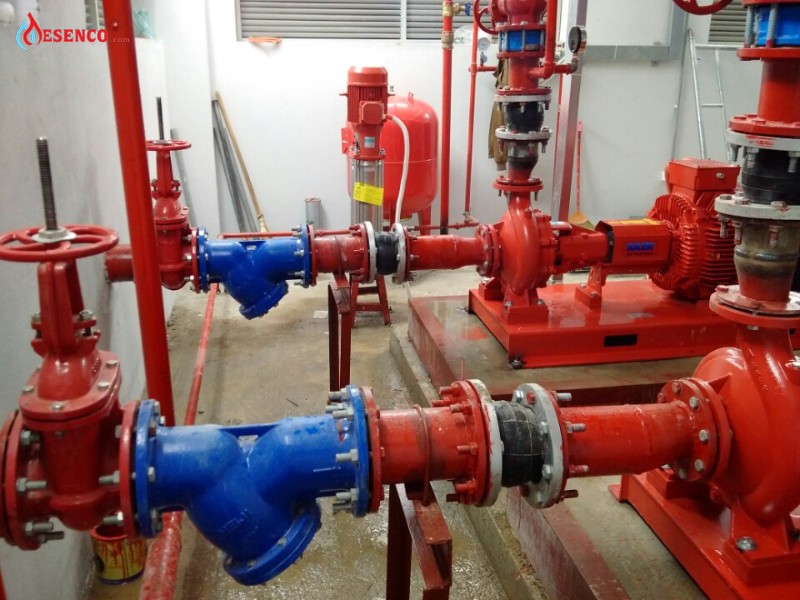

Máy bơm chữa cháy
Máy bơm chữa cháy có thể là máy bơm bán tự động, tự động. Máy bơm là một phần không thể thiếu trong hệ thống phun nước chữa cháy tự động.
Đồng hồ đo áp suất
Máy đo áp suất là một thiết bị cơ khí thường được gắn vào hệ thống phun nước chữa cháy tự động. Thông thường, máy đo này có hai đồng hồ, 1 là dành cho việc hiển thị áp lực cấp nước và cái khác để hiển thị áp suất được cài đặt. Sự chênh lệch giữa áp lực cấp nước và áp suất lắp đặt thường không nhỏ hơn 200 KPa.
Nguyên lý hoạt động của hệ thống vòi phun nước chữa cháy tự động
1. Vòi phun nước báo cháy được trang bị một cảm biến nhiệt độ nhạy cảm, thường là bóng đèn thủy tinh hoặc liên kết dễ nóng chảy. Khi nhiệt độ xung quanh nó tăng lên đến mức đã định trước, cảm biến này sẽ bắt đầu hoạt động.
2. Cảm biến nhiệt độ mở khóa làm cho một van trong vòi phun mở ra, cho phép nước chảy qua.
3. Khi nước được phép chảy qua van, vòi phun sẽ tạo ra một dòng nước phun mạnh, tập trung vào vùng cần chữa cháy.
4. Khi nhiệt độ giảm xuống và đám cháy được kiểm soát, cảm biến nhiệt độ sẽ đóng cơ cấu kích thích làm đóng van trong vòi phun và nước sẽ ngừng chảy.
